Geschraubte Plattenwärmetauscher

Plattenwärmetauscher in geschraubter (gedichteter) Ausführung. Kompakte Bauweise.

Wärmetauscher-Platten in Edelstahl V4a/V2a, SMO, Titan. Dichtungen Nitril, EPDM, Viton, geklebt oder eingelegt (kleberlose Clips-Systeme).

Gestell aus lackiertem Stahl. Betriebsdruck bis 16bar.

Einsatzgebiete: Reinigbare Anwendungen und grösste Leistungen in Klimaanlagen, Heizung, Sanitär und Schwimmbäder.

Sonderausführungen: Freistromplattenwärmetauscher / Doppelplatten-Sicherheitsplattenwärmetauscher

Zubehör / Mehrpreise:

  • Wärmeisolation: Mineralwolle mit Alumantel, demontierbar
  • Klimaisolation: PU-Schaummatten.



Prägungsarten:




Folgende Angaben sind nur Richtmasse und können je nach Druckstufe abweichen.
Druckstufen 6 / 10 / 16 / (25) bar.

Typ B H b h Plattendicke L Standard Anschlüsse
WPG 5 200 400 68 230 0,4-0,6 220/320 1-1/4"
WPG 8 200 550 68 380 0,4-0,6 220/320/520 1-1/4"
WPG 16 200 835 68 665 0,4-0,6 220/320/520 1-1/4"
WPG 20C 300 678 140 420 0,4-0,5 385/525/665/ff 2,0"
WPG 40C 300 1008 140 750 0,4-0,5 385/525/665/ff 2,0"
WPG 52C 300 1353 140 1095 0,4-0,5 385/525/665/ff 2,0"
WPG 94 480 1876 214 1365 0,4-0,5 710/1110/1610/ff DN 100

alle Massangaben in mm / Änderungen vorbehalten



Thermisch lange (L) und thermisch kurze (K) Platten können vermischt werden, dadurch wird ein optimaler Wärmeübergang für jeden Anwendungsfall erreicht.

Thermische Platten

Geschraubte Plattenwärmetauscher
Offertanfrage
  • Produktebilder:
    Kleines Modell mit demontierbarem Fuss und Gewindenippel-Anschlüssen
    Kleines Modell mit demontierbarem Fuss und Gewindenippel-Anschlüssen
    Grösseres Modell mit Gewindenippeln, integriertem Fuss und Stützsäule hinten.
    Grösseres Modell mit Gewindenippeln, integriertem Fuss und Stützsäule hinten.
    Modell mit Flanschanschlüssen und Gummimanschetten
    Modell mit Flanschanschlüssen und Gummimanschetten
    Ausführung komplett aus Edelstahl
    Ausführung komplett aus Edelstahl
    1-1 Pass Ausführung komplett aus Edelstahl mit Aluplatte
    1-1 Pass Ausführung komplett aus Edelstahl mit Aluplatte
    Mehrweg-Plattenwärmetauscher mit Anschlüssen vorne und hinten, in diesem Fall eine 2-2 Pass Ausführu
    Mehrweg-Plattenwärmetauscher mit Anschlüssen vorne und hinten, in diesem Fall eine 2-2 Pass Ausführung
    3D-Bild geschraubter Plattenwärmetauscher mit Gewindenippel- Anschlüssen und demontierbarem Fuss
    3D-Bild geschraubter Plattenwärmetauscher mit Gewindenippel- Anschlüssen und demontierbarem Fuss
    3D-Bild geschraubter Plattenwärmetauscher mit Flansch-Anschlüssen
    3D-Bild geschraubter Plattenwärmetauscher mit Flansch-Anschlüssen
    Die zwei Medien müssen immer im Gegenstrom zueinander fliessen. Dies ist bei den gezeigten Anschluss
    Die zwei Medien müssen immer im Gegenstrom zueinander fliessen. Dies ist bei den gezeigten Anschlussvarianten gewährleistet.
    Varianten 3 und 4 nur nach Rücksprache!
    Detailaufbau eines 1-1 Pass Plattenpakets
    Detailaufbau eines 1-1 Pass Plattenpakets
    Die zwei Medien müssen immer im Gegenstrom zueinander fliessen. Dies ist bei den gezeigten Anschluss
    Die zwei Medien müssen immer im Gegenstrom zueinander fliessen. Dies ist bei den gezeigten Anschlussvarianten gewährleistet.

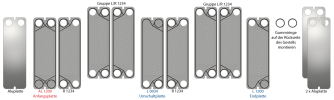

    Detailaufbau eines 2-2 Pass Plattenpakets
    Detailaufbau eines 2-2 Pass Plattenpakets
    3D-Schnittbild geschraubter Plattenwärmetauscher in 1-1 Pass Ausführung
    3D-Schnittbild geschraubter Plattenwärmetauscher in 1-1 Pass Ausführung
    3D-Schnittbild geschraubter Plattenwärmetauscher in 2-2 Pass Ausführung
    3D-Schnittbild geschraubter Plattenwärmetauscher in 2-2 Pass Ausführung
    3D-Schnittbild geschraubter Plattenwärmetauscher in 3-3 Pass Ausführung
    3D-Schnittbild geschraubter Plattenwärmetauscher in 3-3 Pass Ausführung
    Vorderseite: aus Standarddichtungen sind zwei Hälften zu schneiden und aufzukleben. Die Rückseite be
    Vorderseite: aus Standarddichtungen sind zwei Hälften zu schneiden und aufzukleben. Die Rückseite benötigt zwei O-Ring Dichtungen.
    Aussparung im Gestell für Buckel (Verdrehsicherung)
    Aussparung im Gestell für Buckel (Verdrehsicherung)
    Nippel mit Bördel und Buckel sowie Frontplatte des Gestells
    Nippel mit Bördel und Buckel sowie Frontplatte des Gestells
    Positionierung der Aluplatte im Inneren des Gestells
    Positionierung der Aluplatte im Inneren des Gestells

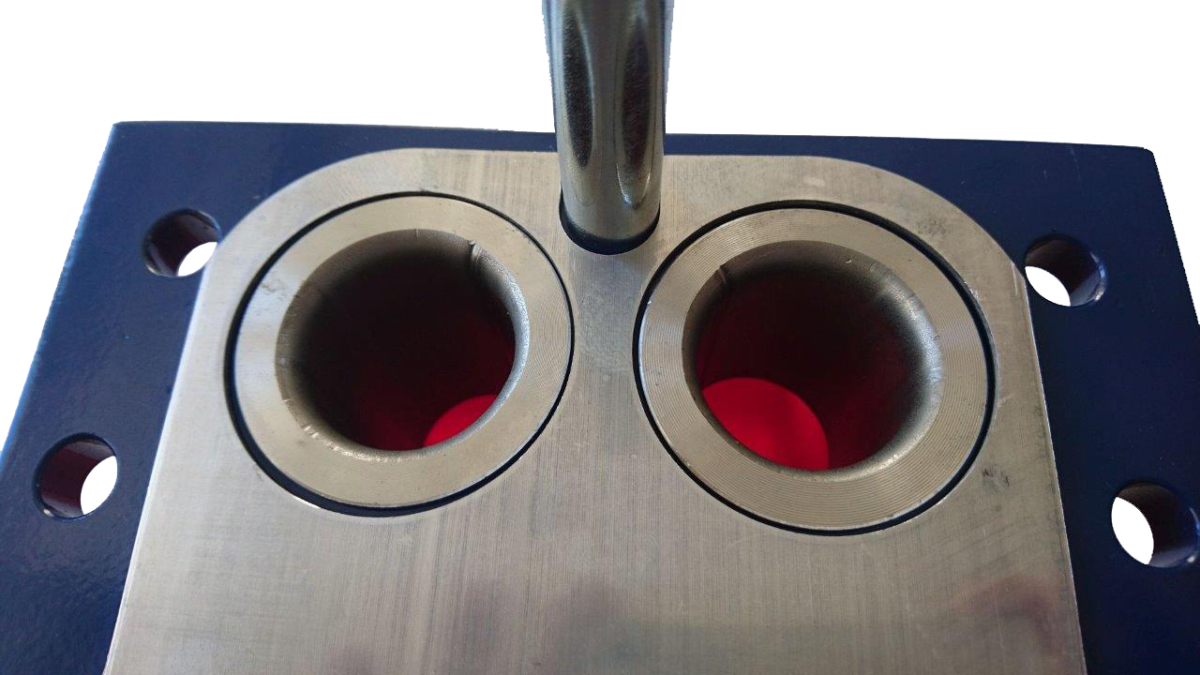

    Die Aluplatte und die Nippel bilden eine ebene Fläche. Oben mittig ist die Zentrierstange sichtbar.
    Die Aluplatte und die Nippel bilden eine ebene Fläche. Oben mittig ist die Zentrierstange sichtbar.
    Flanschanschlüsse mit Gummimanschetten-Lösung, die Gegenflansche werden direkt aufgeschraubt. Es en
    Flanschanschlüsse mit Gummimanschetten-Lösung, die Gegenflansche werden direkt aufgeschraubt.
    Es entsteht kein Medienkontakt zum Gestell aus Stahl!
    Gummimanschette eines geschraubten Plattenwärmetauschers, Innenseite gegen das Plattenpaket. Diese M
    Gummimanschette eines geschraubten Plattenwärmetauschers, Innenseite gegen das Plattenpaket. Diese Manschette geht in die erste Platte hinein und ersetzt gleichzeitig den O-Ring der Anfangsplatte
    O-Ring Dichtung im Platteneinlauf, muss bei Gummi-Manschetten teilweise entfernt werden damit die Gu
    O-Ring Dichtung im Platteneinlauf, muss bei Gummi-Manschetten teilweise entfernt werden damit die Gummimanschette darin Platz hat
    Einfach demontierbare Gummimanschette, hier die Sicht von aussen (Flache Fläche der Manschette)
    Einfach demontierbare Gummimanschette, hier die Sicht von aussen (Flache Fläche der Manschette)
    Links: Anfangsplatte, die Löcher sind alle mit einem O-Ring versehen. Vor dieser Platte fliesst kein
    Links: Anfangsplatte, die Löcher sind alle mit einem O-Ring versehen. Vor dieser Platte fliesst kein Medium.
    Rechts: Endplatte aus demselben Parallelstrom-Plattenpaket. Ein- und Auslass der Medien sind auf der gleichen Seite.
    Standardplatte mit Clips-Dichtungen zweier unterschiedlicher Hersteller.
    Standardplatte mit Clips-Dichtungen zweier unterschiedlicher Hersteller.
    Das Medium fliesst übers Kreuz, hier eine linke und eine rechte Standard-Platte abgebildet
    Das Medium fliesst übers Kreuz, hier eine linke und eine rechte Standard-Platte abgebildet
    Laser geschweisste Doppelplatten. Der Luftspalt zwischen den Platten verhindert das vermischen des P
    Laser geschweisste Doppelplatten. Der Luftspalt zwischen den Platten verhindert das vermischen des Primär- und Sekundär Mediums.
